99,99 €
inkl. MwSt. zzgl. Versandkosten
⚠️ Wichtige Information
Dieser Artikel enthält ausschließlich digitale Dateien (CAD-STEP Datei) keine physischen Artikel. Die STEP-Datei wird nach Zahlungseingang per E-Mail an Sie versendet. Teilen Sie uns nach dem Kauf per Nachricht Ihre E-Mail mit.
❌ Digitale Dateien sind vom Widerruf und von der Rückgabe ausgeschlossen.

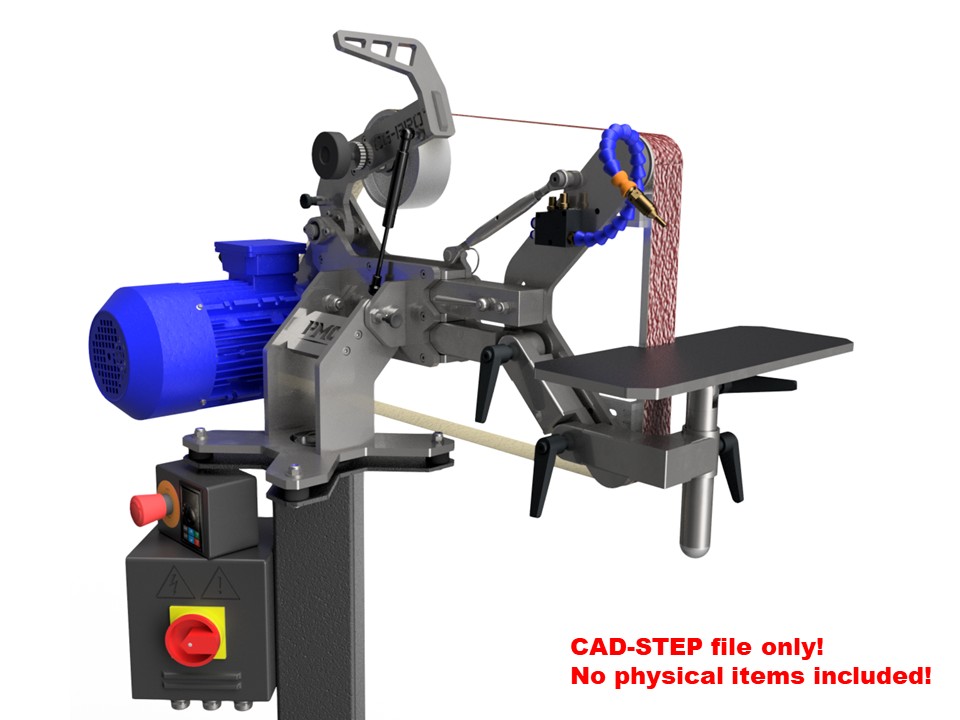

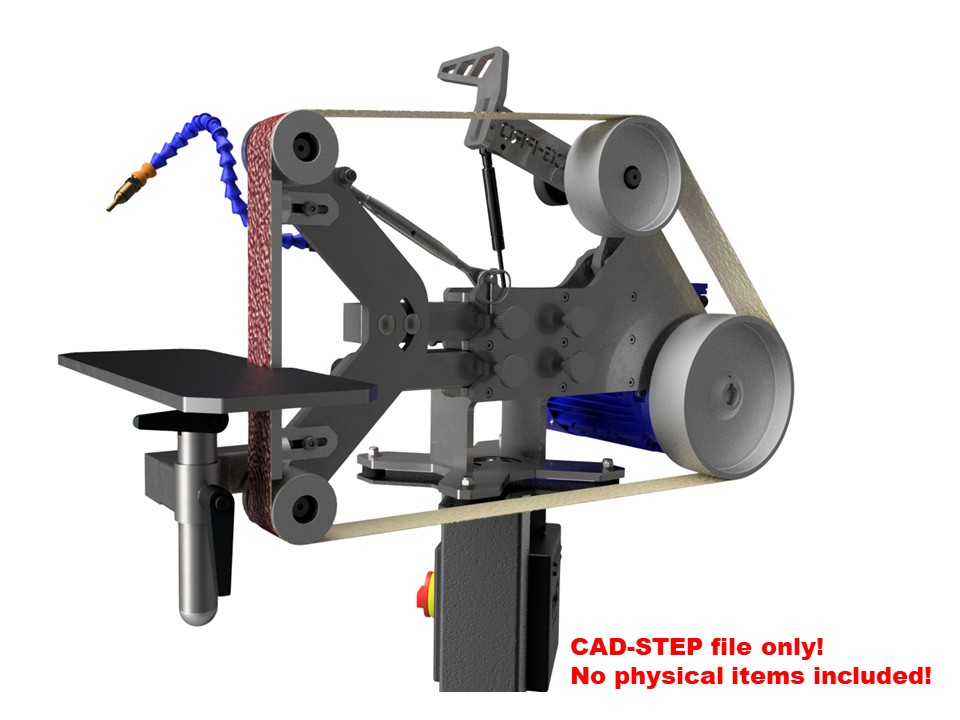

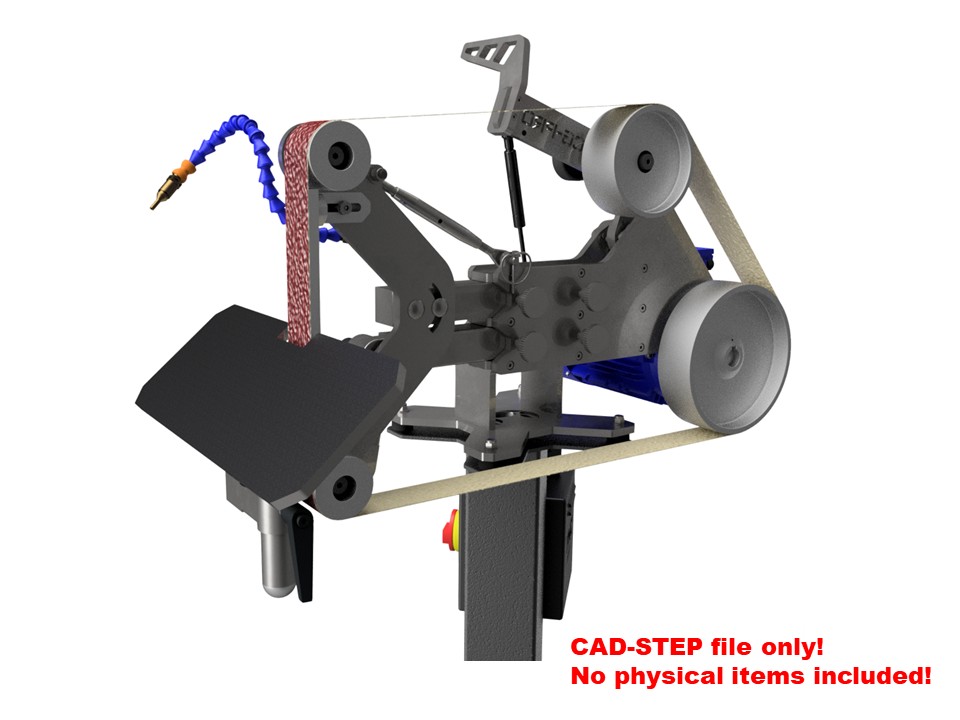

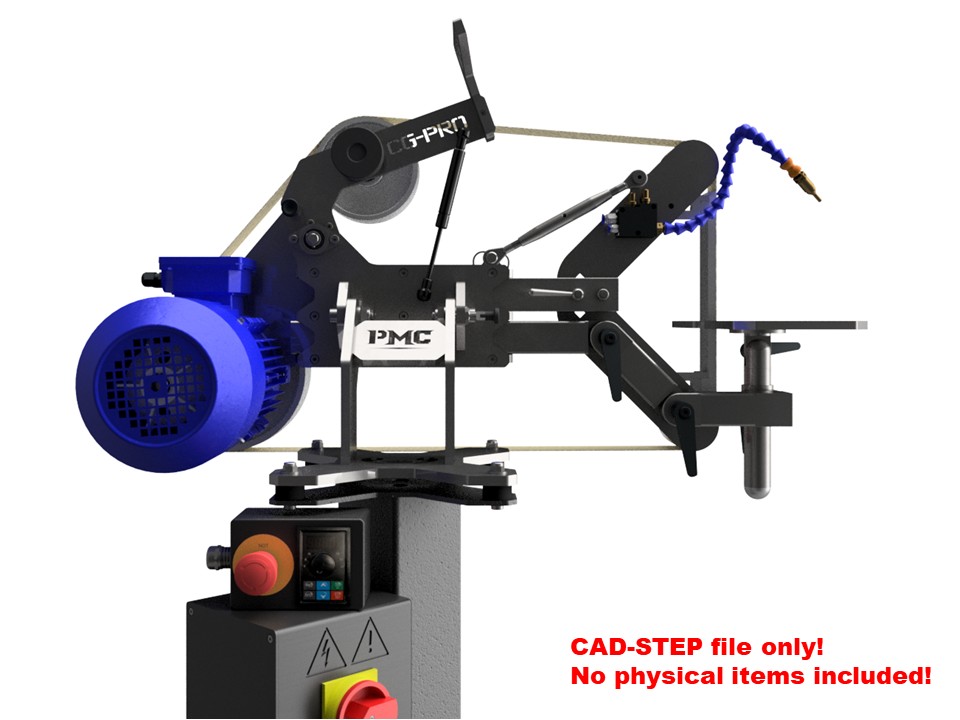

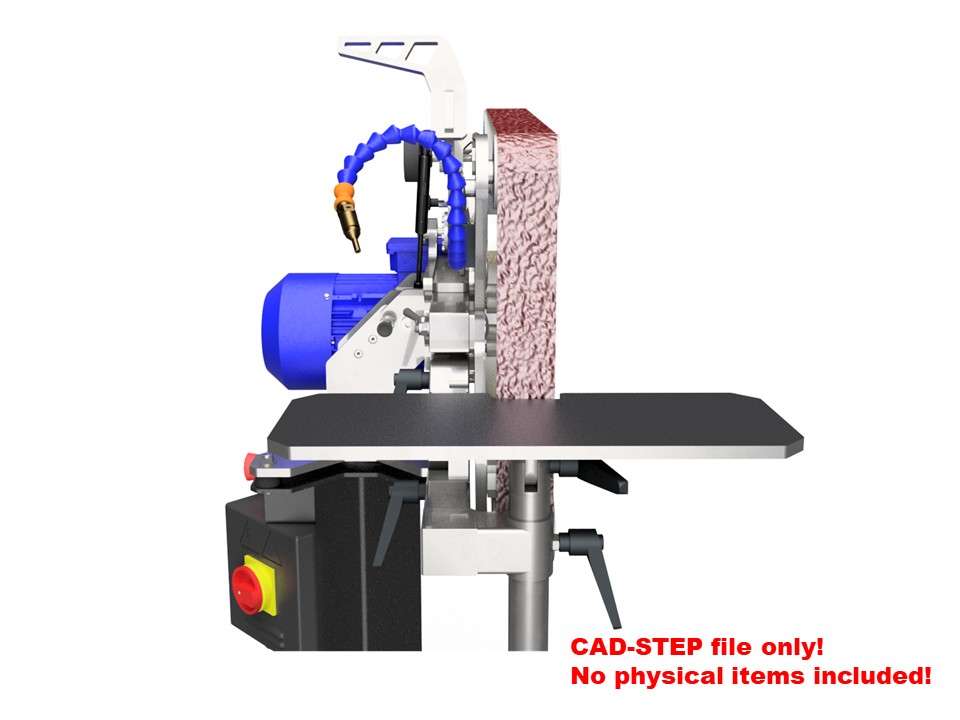

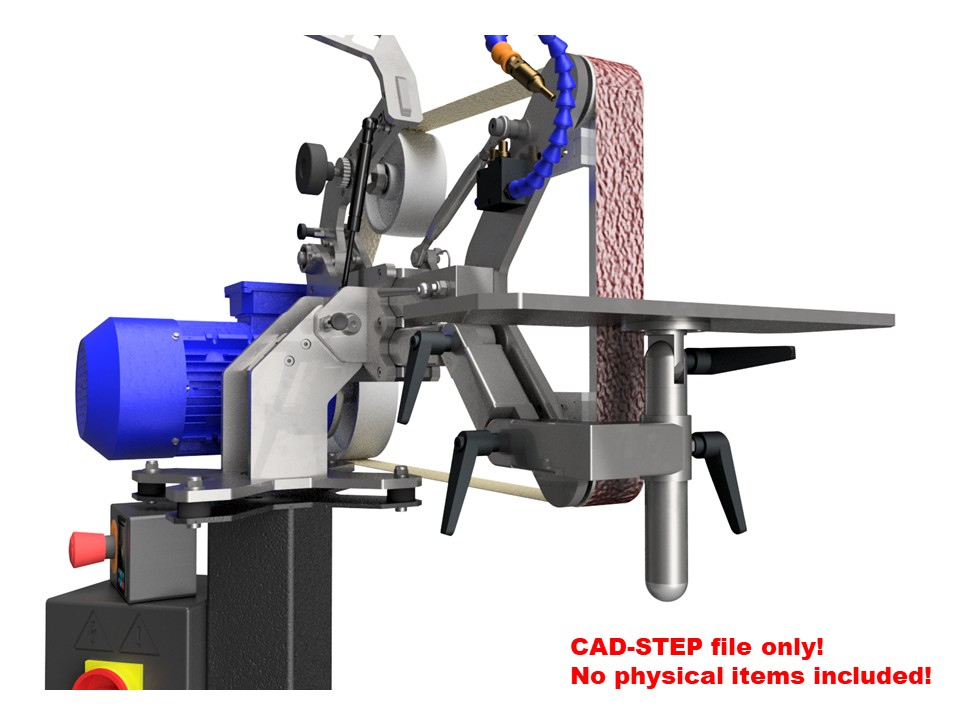

👉 Hier Angeboten wird das 3D-Model als STEP-Datei unseres Bandschleifers. Die Datei entspricht 1 zu 1 der tatsächlichen Maschine inkl. aller einzelnen Komponenten, Zubehör, Löchern und Stahl etc. Eine gute Referenz für den Bau der Maschine oder um mehr über die Konstruktion zu erfahren.
Die Maschine kann auch komplett fertig erworben werden. Weitere Infos und Fotos finden Sie bei uns im Onlineshop unter Bandschleifmaschinen.
📦 Lieferumfang (digitaler Download)
✅ 1 Stück 3D-Model im STEP-Format. Maßeinheit Metrisch.
✅ Kein physisches Produkt
📐 Technische Details
✅ Bandmaß 50x2000mm (2×72“)
✅ Bandgeschwindigkeit max. 31m/s
✅ Antrieb 2,2kW 3000u/min 50/60Hz 230V
✅ Frequenzumrichter zur Geschwindigkeitsregelung
✅ Externes Bedienfeld
✅ Schutzklasse IP55 nach IEC 60 529 (EN 60 529)
✅ Elastische Maschinenlagerung durch Gummipuffer
✅ Antriebsrad Ø198mm (7,8“) ballige Lauffläche
✅ Spannrad Ø129mm (5,2“) ballige Lauffläche
✅ Laufrad Ø64mm (2,5“) zylindrische Lauffläche
✅ Kühlsystem Wahlweise mit Luft oder Wasser

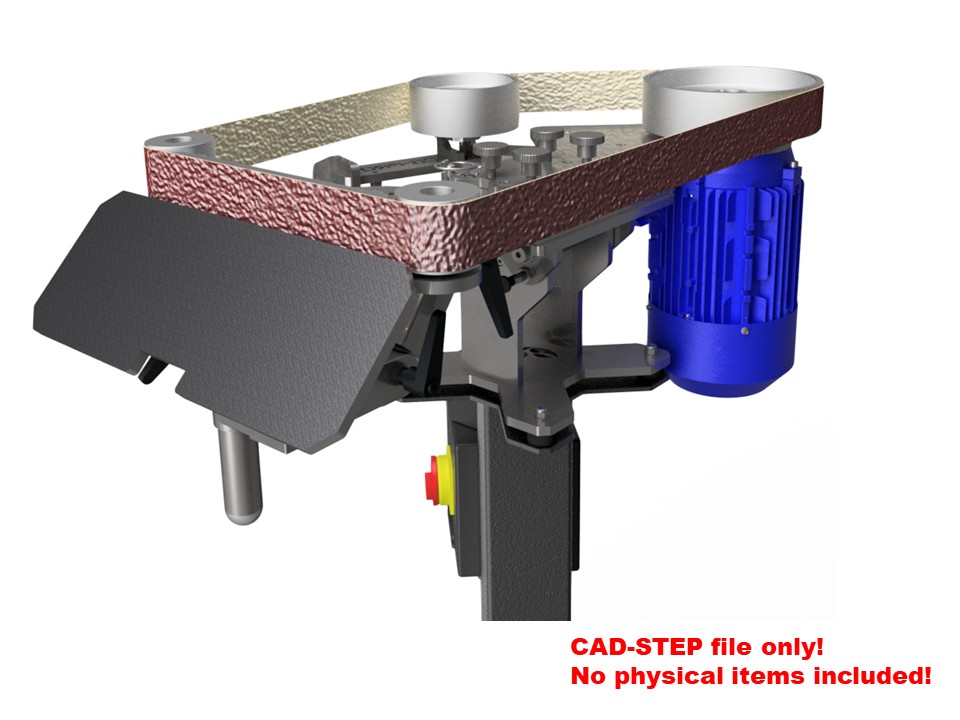

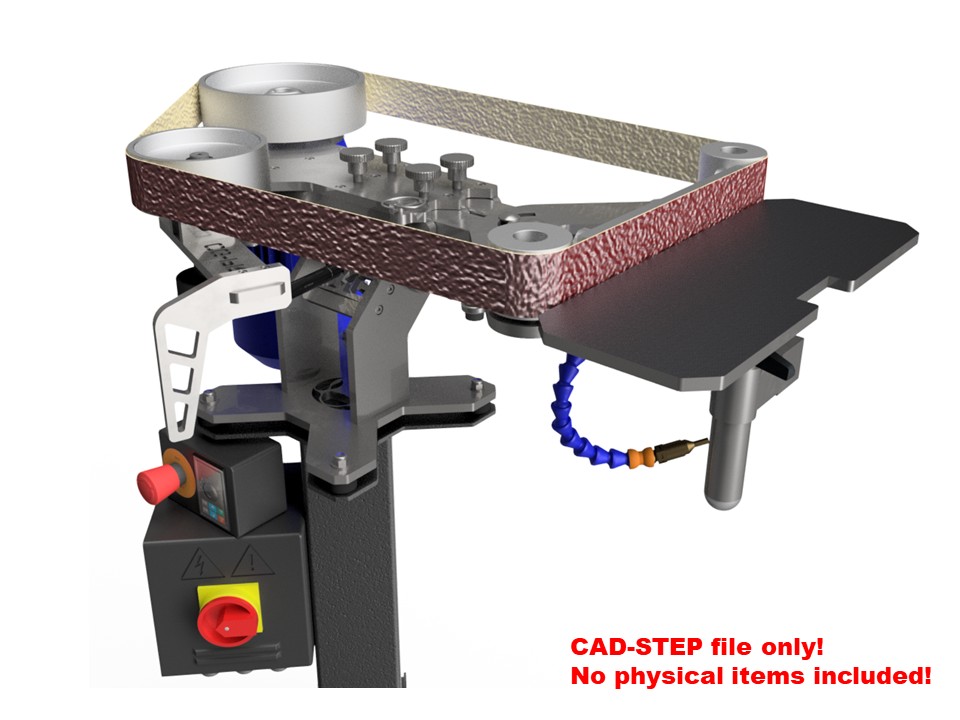

✅ Maschine 90° Schwenkbar
✅ Feinjustierung des Bandlaufes (Spannrad)
✅ Schleifvorsatz 45° beidseitig Stufenlos verstellbar
✅ Schleiftisch Stufenlos Höhenverstellbar Vertikal und Horizontal 360°
✅ Not-Aus-Einrichtungen

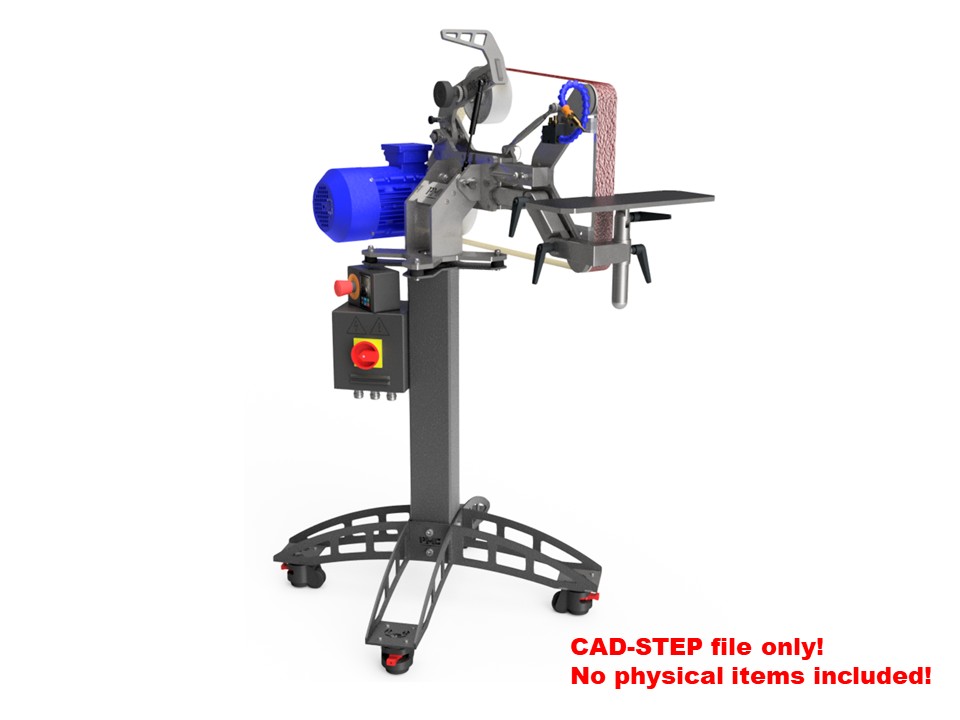

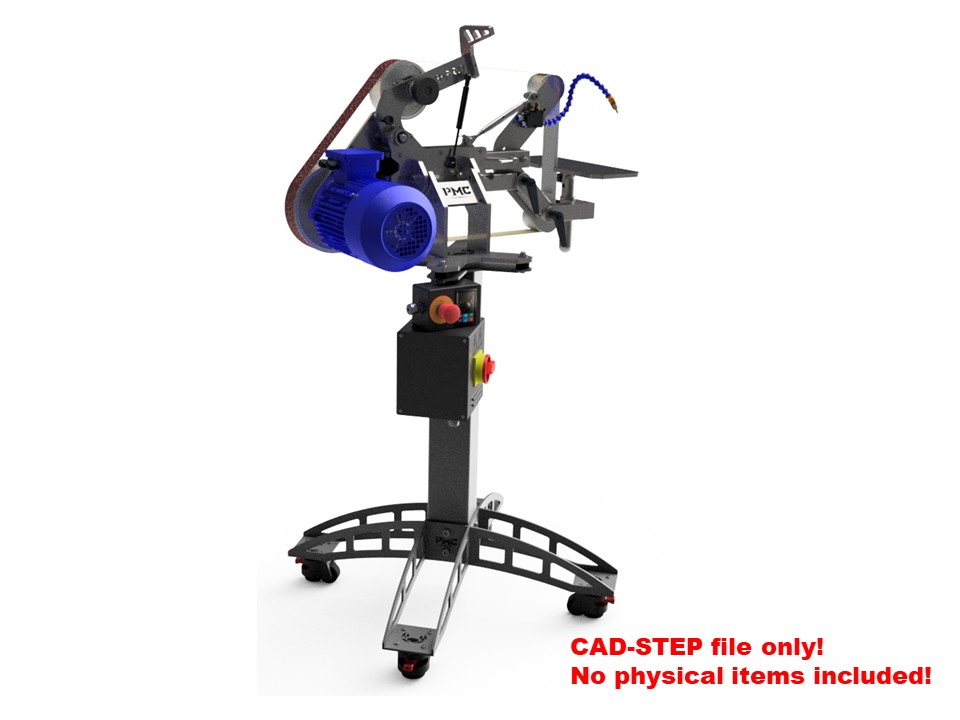

✅ Mobiler Standfuß je nach Ausführung Stahl Lackiert oder Edelstahl inkl. Rollen/Stellfuß Kombination Höhenverstellbar
✅ Maschinenmaße ohne Standfuß: 856x543x509mm (LxBxH)
✅ Maschinenmaße inkl. Standfuß: 856x543x1340mm (LxBxH)
✅ Gewicht Stahl/Edelstahl: 65kg Aluminium: 45kg (Standfuß: 21kg)
Es werden nur Dateien und keine physischen Artikel angeboten. Die STEP-Datei wird nach Zahlungseingang per E-Mail an Sie versendet.
💡 Hinweis
Die Datei wird je nach Größe Gepackt versendet. Ggf. Software zum entpacken nötig.
DXF-Datei auf Anfrage möglich.
Die STEP-Dateien können in den meisten CAD-Programmen wie Solidworks, Inventor, Fusion 360 etc. geöffnet werden. Recherchieren Sie vor dem Kauf. Es wird kein Support für die Installation, Verwendung oder das Öffnen von Software bereitgestellt.
Bitte beachten Sie, dass es nach Erhalt der Dateien nicht mehr möglich ist diese zurückzugeben um Missbrauch zu verhindern. Mit dem Kauf stimmen Sie zu, dass Ihr Widerrufsrecht mit dem Erhalt der Digitalen Ware endet. Sollten Dateien fehlerhaft sein oder sie eine andere Formatierung benötigen, sprechen Sie uns an!! Sie erhalten dann umgehend einen überarbeiteten Satz Dateien.
Selbstverständlich sind alle Dateien ausschließlich für den Privaten Gebrauch. Somit vom Weiterverkauf und Weiterverbreitung ausgeschlossen! Missachtung wird unmittelbar zur Anzeige gebracht.
